【I²C总线】软件I²C库

下载例程代码：下载代码(CubeIDE) 下载代码(keil)

注意

CubeIDE代码请按照 例程使用方法🔗 导入例程，否则下载的可能不是例程而是其他工程。

使用软件I2C读取AHT20温湿度计并通过oled显示

如何使用例程

1️⃣ 编译并下载程序到学习板

2️⃣ 使用配套TYPE-C数据线，将学习板连接到计算机

3️⃣ 打开波特律动串口助手在线串口调试助手，点击“选择串口”，选择USB Single Serial

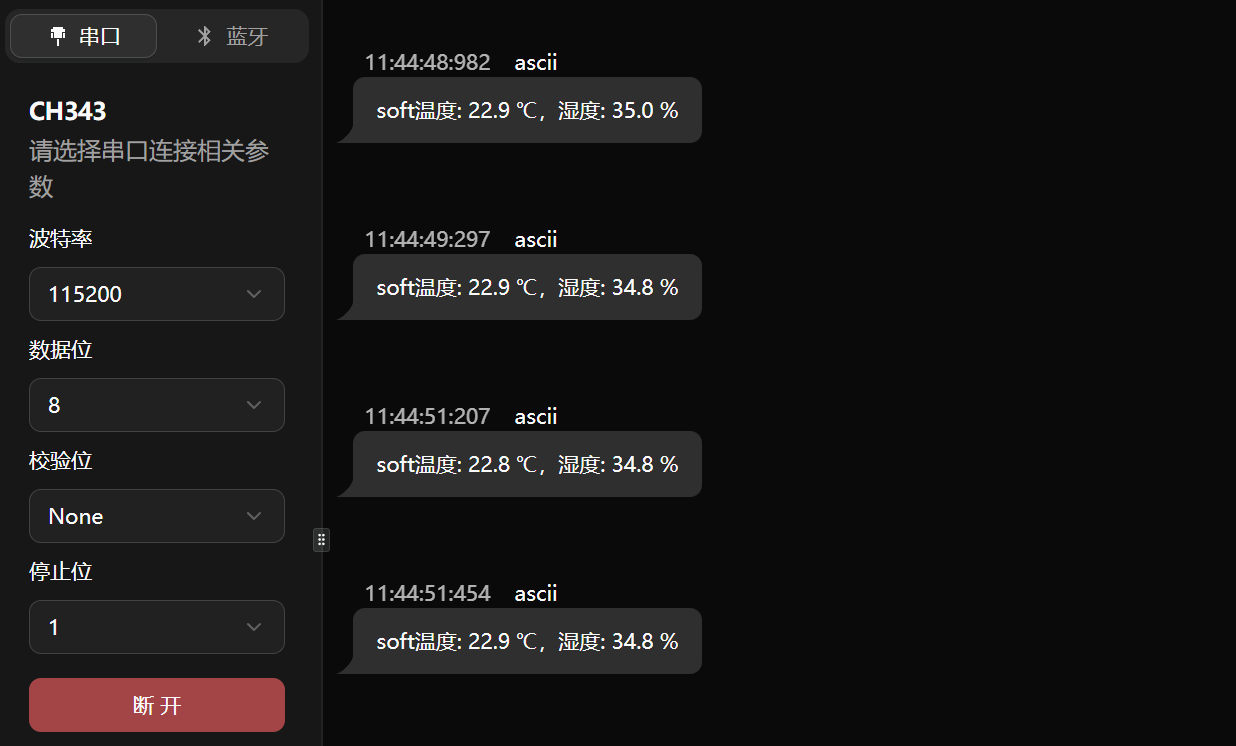

4️⃣ 此时即可收到温湿度信息，如图所示

例程讲解

下面介绍了如何自己实现该例程的功能

1、工程配置

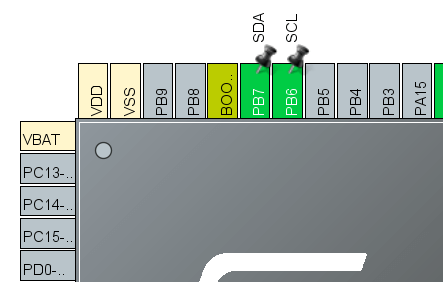

1️⃣ 分配引脚：如图，将 PB6、PB7 配置为 GPIO_Output，并分别设置 User label 为 SCL、SDA。

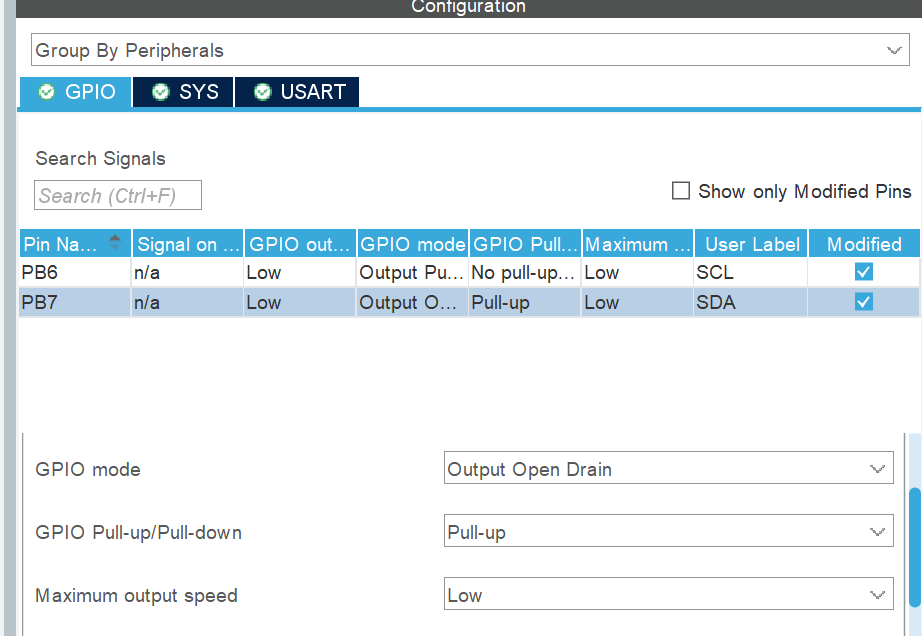

2️⃣ 配置GPIO：在Pinout&Configuration -> GPIO，将 PB7 的 GPIO mode 配置为 Output Open Drain，将GPIO Pull-up/Pull-down 配置为 Pull-up。

3️⃣ 打开串口2外设：Pinout&Configuration -> Connectivity -> USART2，将 Mode 选择为 Asynchronous

4️⃣ 配置工程：在Project Manager -> Code Generator页面中，勾选Generate peripheral initialization as ... per peripheral

5️⃣ 启用小数打印：在cubeIDE菜单栏中，Project Properties -> C/C++ Build -> Settings -> Tool Settings -> MCU Settings，勾选Use float with printf ... -nano

注意

默认情况下，sprintf 函数不能打印小数。因此我们需要配置一下编译器，使其能够打印小数

2、代码

1️⃣ 拷贝库文件：将 i2c_soft.c 和 aht20_i2csoft.c 文件拷贝到Core -> Src目录下，将 i2c_soft.h 和 aht20_i2csoft.h 文件拷贝到Core -> Inc目录下。

2️⃣ 在main.c中添加include ：aht20_i2csoft.h

需要使用 sprintf 打印输出，在 main.c 引用头文件：

#include <stdio.h>
#include <string.h>

3️⃣ 初始化AHT20：

// 初始化AHT20
AHT20_I2CSOFT_Init();

4️⃣ 定义所需变量：

float temperature, humidity; // 接收温度和湿度变量

5️⃣ 读取并发送数据：

AHT20_I2CSOFT_Read(&temperature, &humidity);    // 获取温湿度数值
sprintf(message, "soft温度: %.1f ℃，湿度: %.1f %%\r\n", temperature, humidity); // 构造字符串
HAL_UART_Transmit(&huart2, (uint8_t *)message, strlen(message),100);        // 串口发送
HAL_Delay(1000);

提示

建议读取间隔大于500毫秒
