如何使用开发环境

提示

你也可以直接开始 观看视频教程🔗

如何改成浅色主题？​

更换浅色主题🔗，即可跟教程一样白底浅色界面。

创建工程​

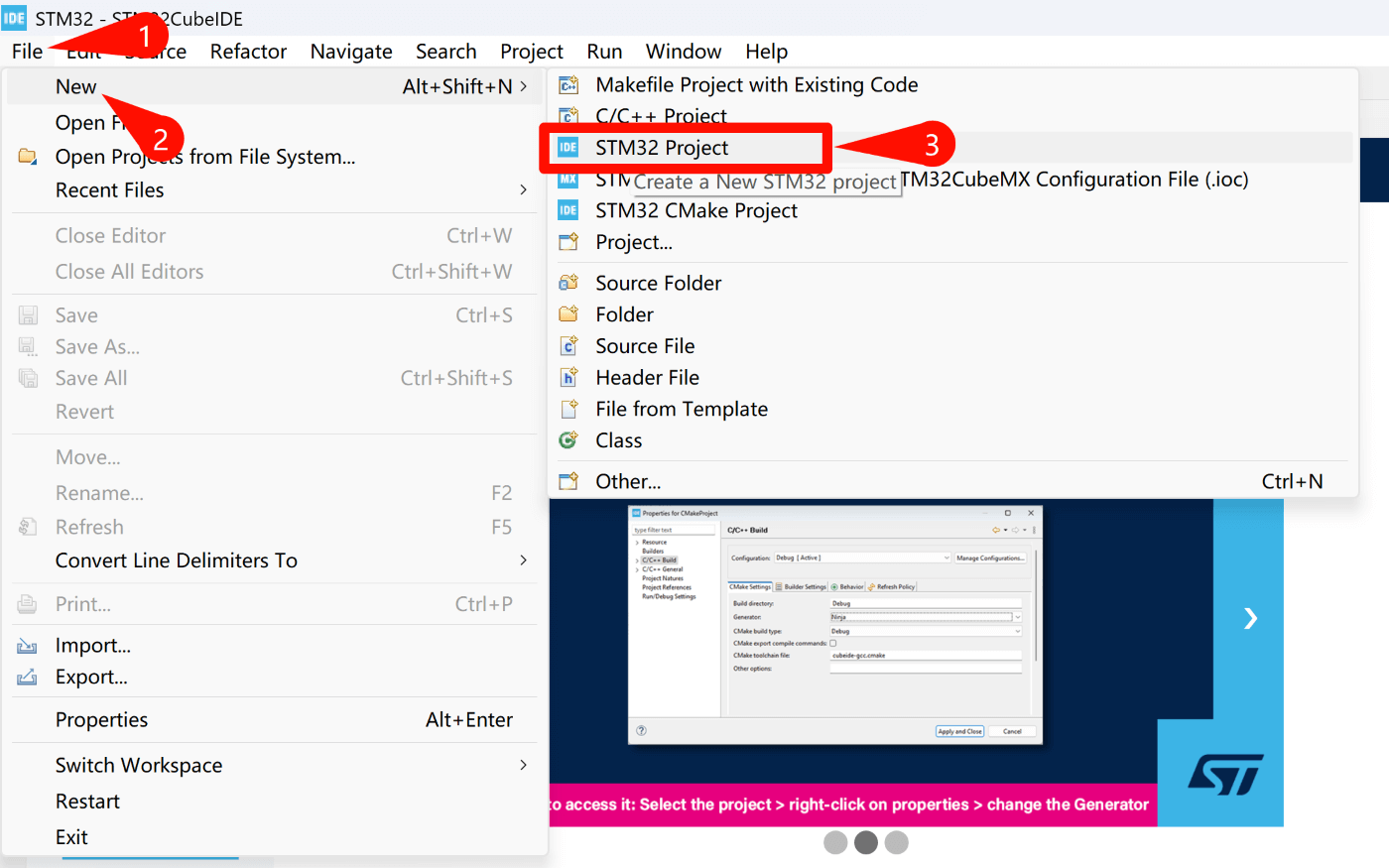

1️⃣ 在软件顶部的菜单栏，打开新建工程页面​

1

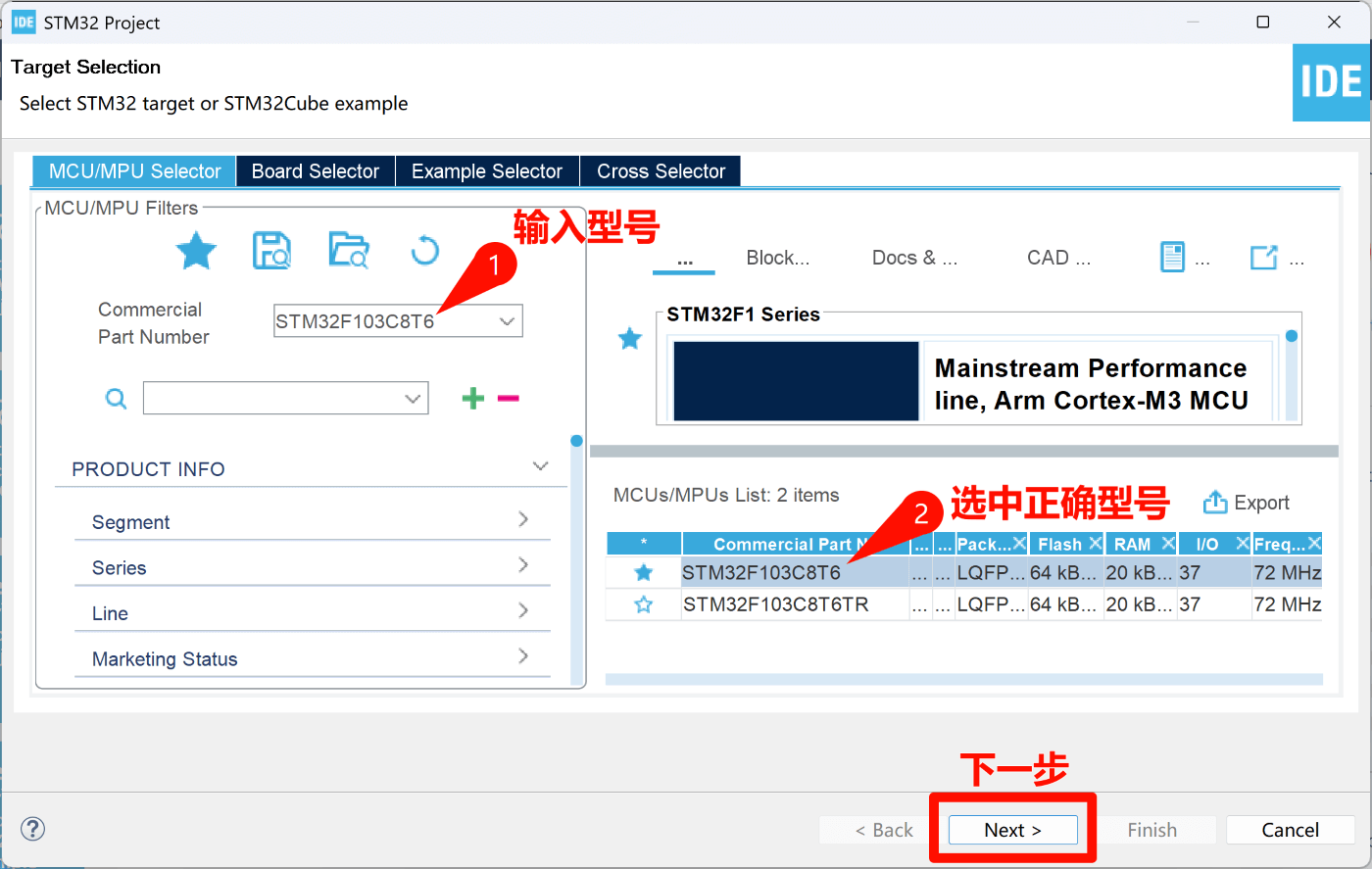

2️⃣ 选择单片机型号 STM32F103C8T6​

1

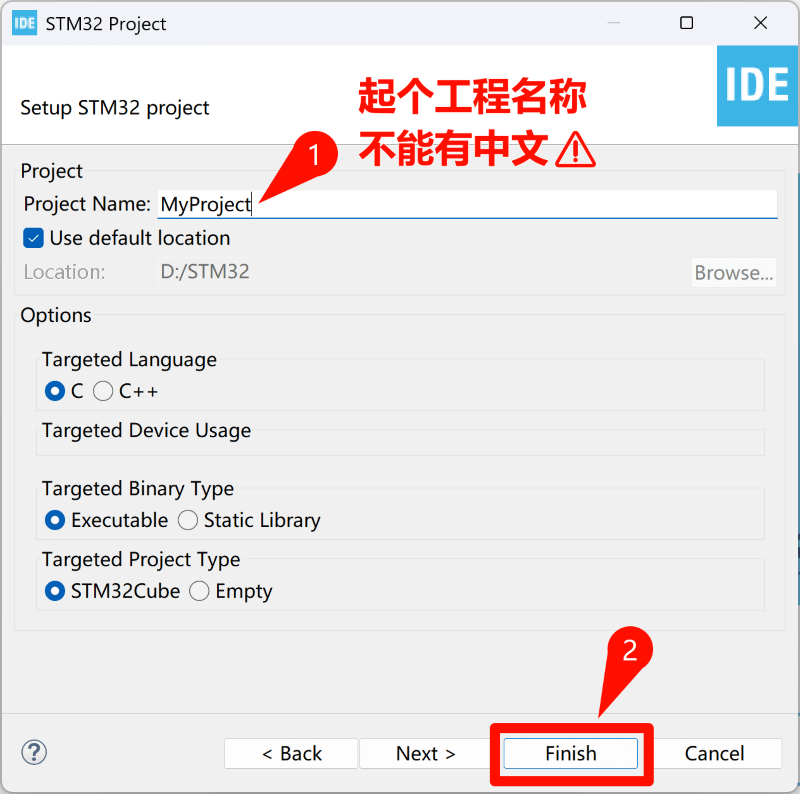

3️⃣ 起个名字，点 Finish 完成创建​

1
提示

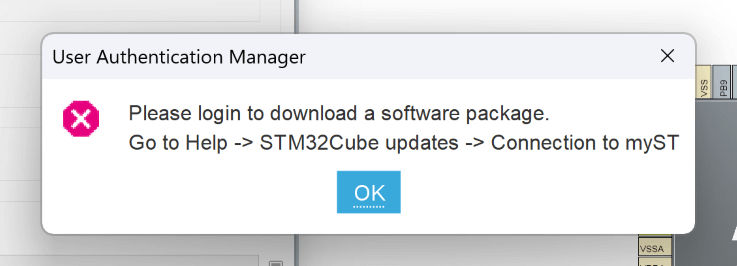

如果弹出图中的报错，则说明未登录 ST 账户

此时必须按 登录方法🔗 登录后，再从第 1️⃣ 步开始重新创建工程，否则工程创建不完整无法下载

1

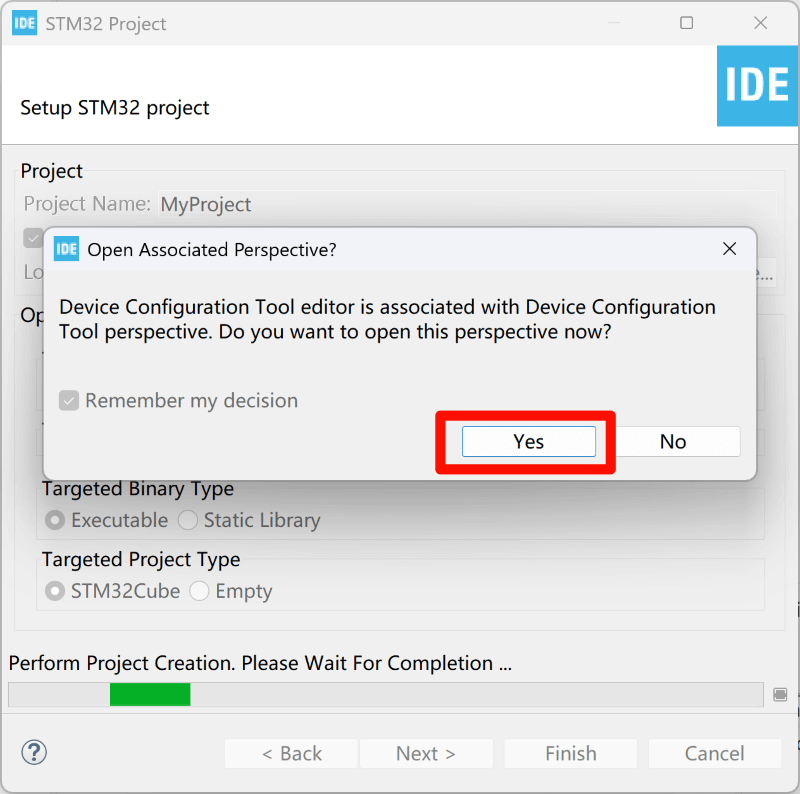

4️⃣ 点击 YES​

它询问是否打开 CubeMX 配置页面，点 YES 即可完成

1

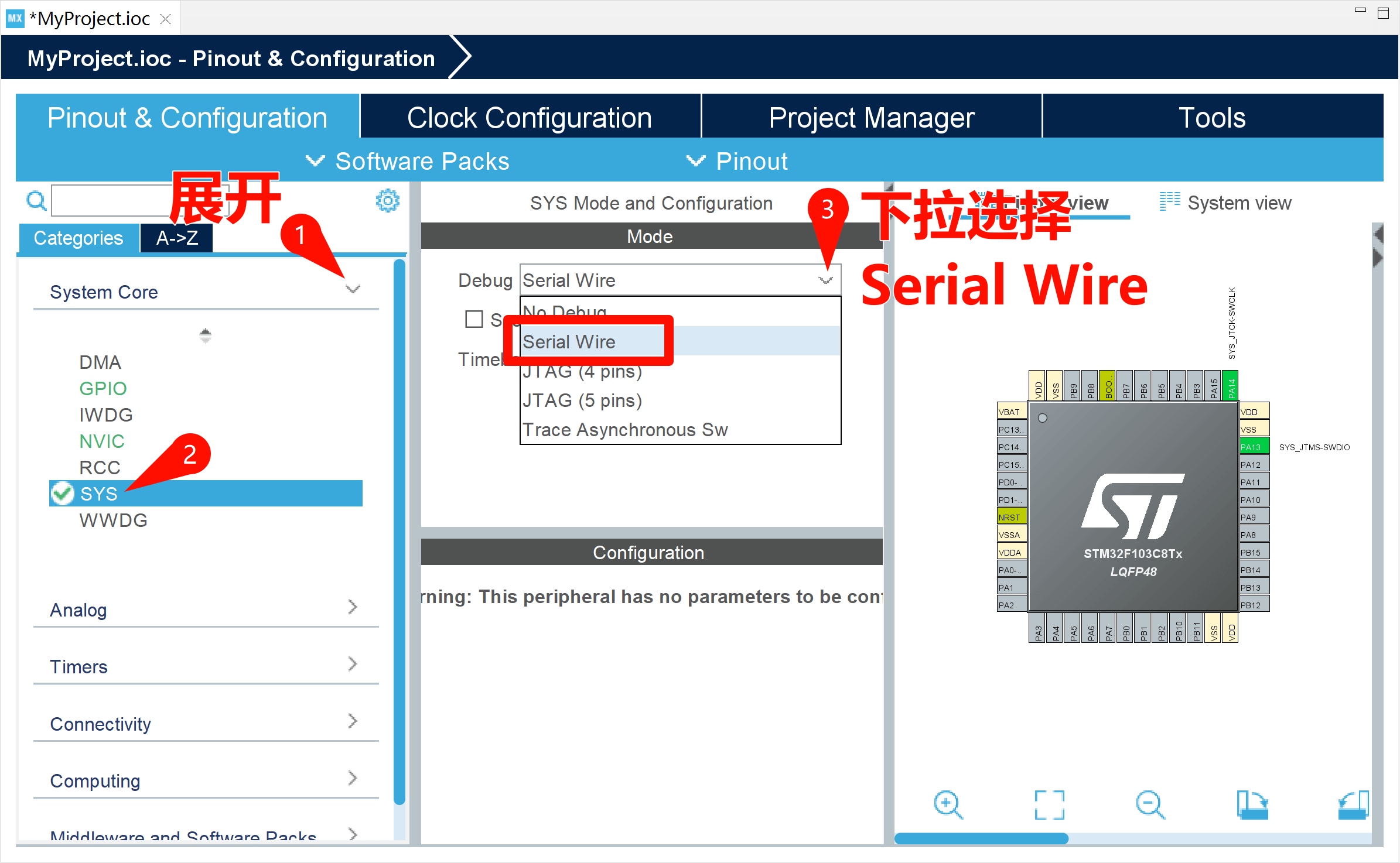

5️⃣ 配置下载方式为 Serial Wire​

提示

每个新工程都需要配置下载方式，否则会导致下载接口关闭，了解原因🔗

1

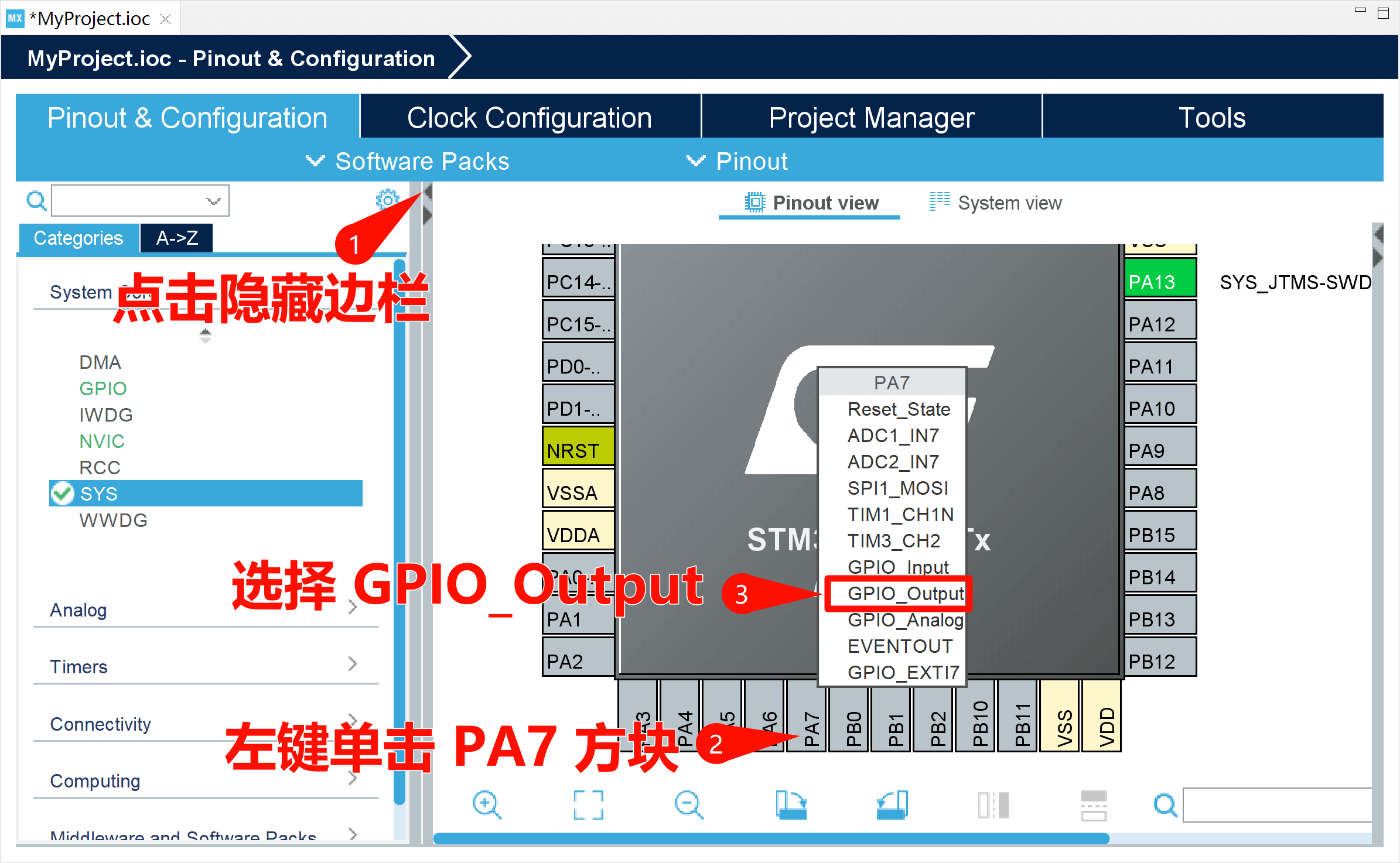

6️⃣ 分配 LED 引脚​

将 PA7 配置为输出引脚 （PA7 连接到学习板上的绿色 LED）

1

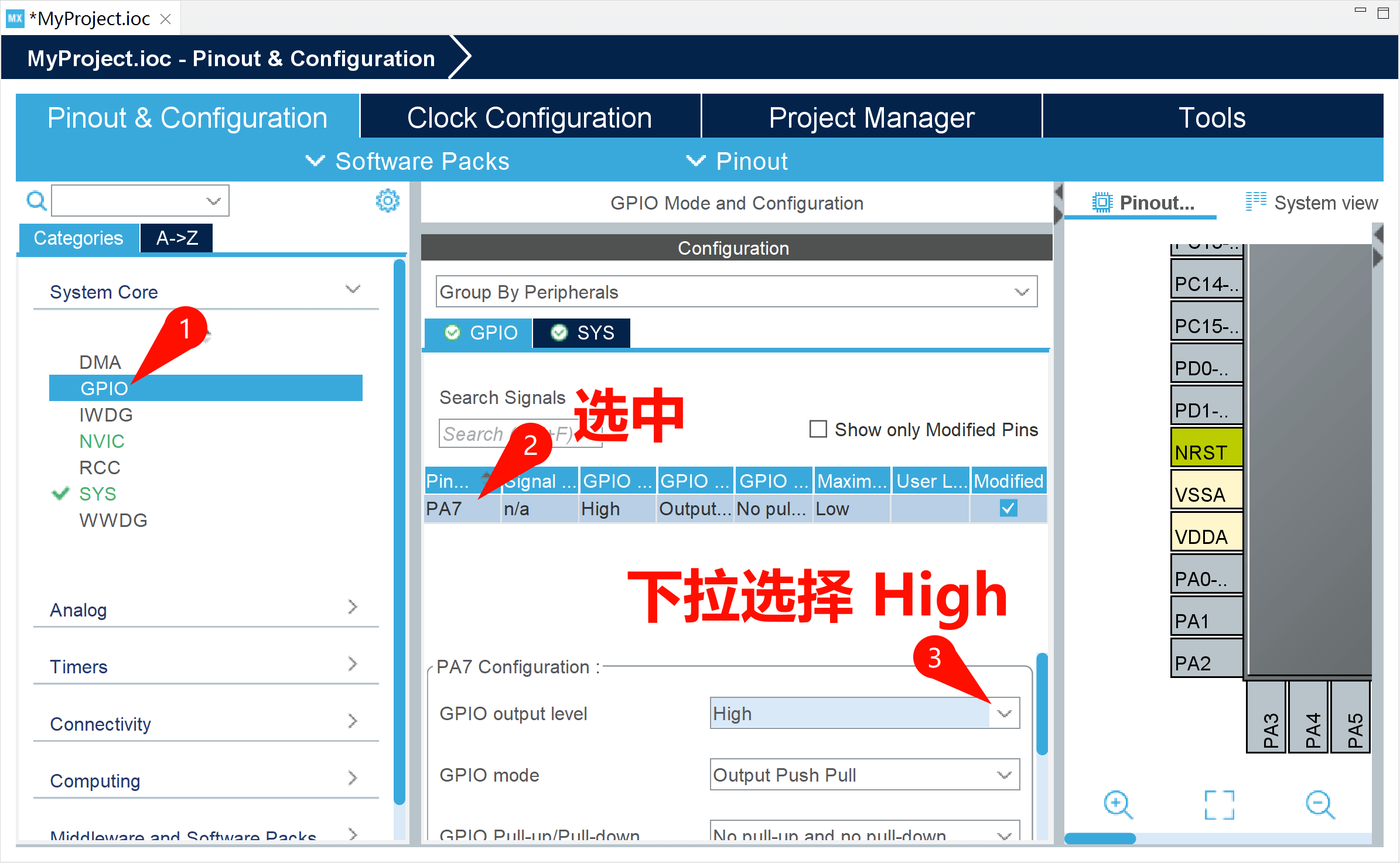

7️⃣ 设置引脚输出电平​

为刚刚分配的引脚设置输出电平 High

1

8️⃣ 保存并生成代码​

同时按下 Ctrl + S 组合键保存代码

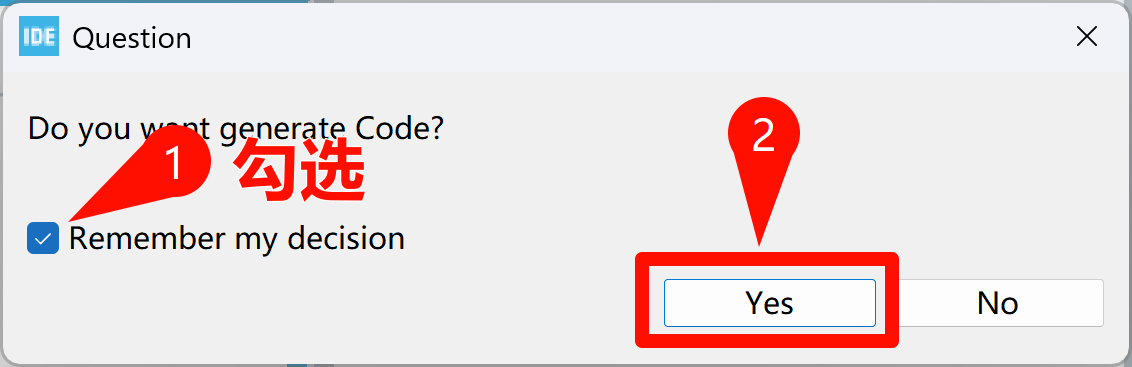

系统会弹出提示，询问是否在保存的同时生成代码，选择 Yes

1

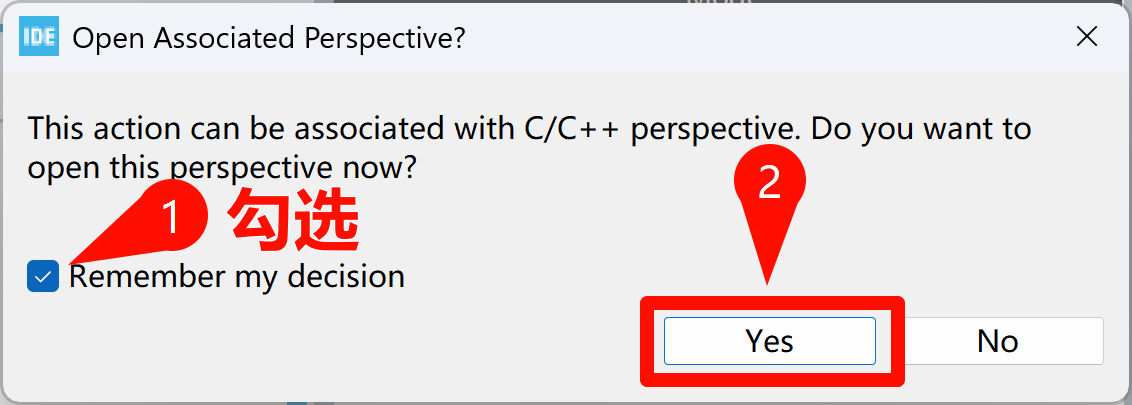

生成完成后，系统将再次询问是否打开刚刚生成的代码，选择 Yes

1

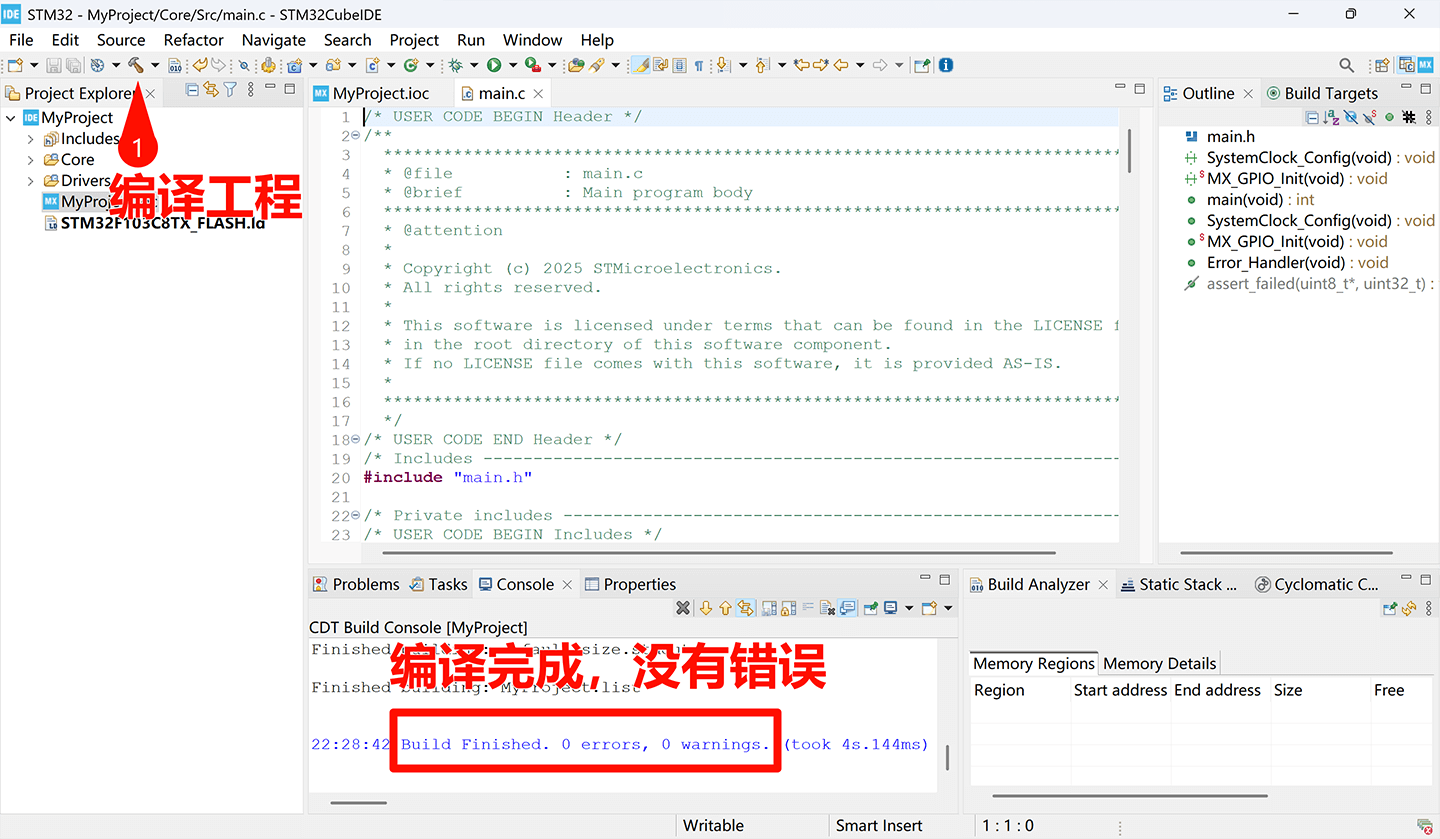

9️⃣ 编译工程​

  • 点击工具栏中的 🔨 Build 按钮，开始编译

  • 编译过程会检查代码是否有错误，并生成可执行文件

  • 编译成功后，底部 Console 窗口会显示：Build Finished, 0 errors, 0 warnings，表示工程已成功编译。

🎉 本节任务圆满完成！下一节我们将把工程下载到学习板

1

进一步了解软件功能​

提示

本部分内容仅作介绍，无需操作。

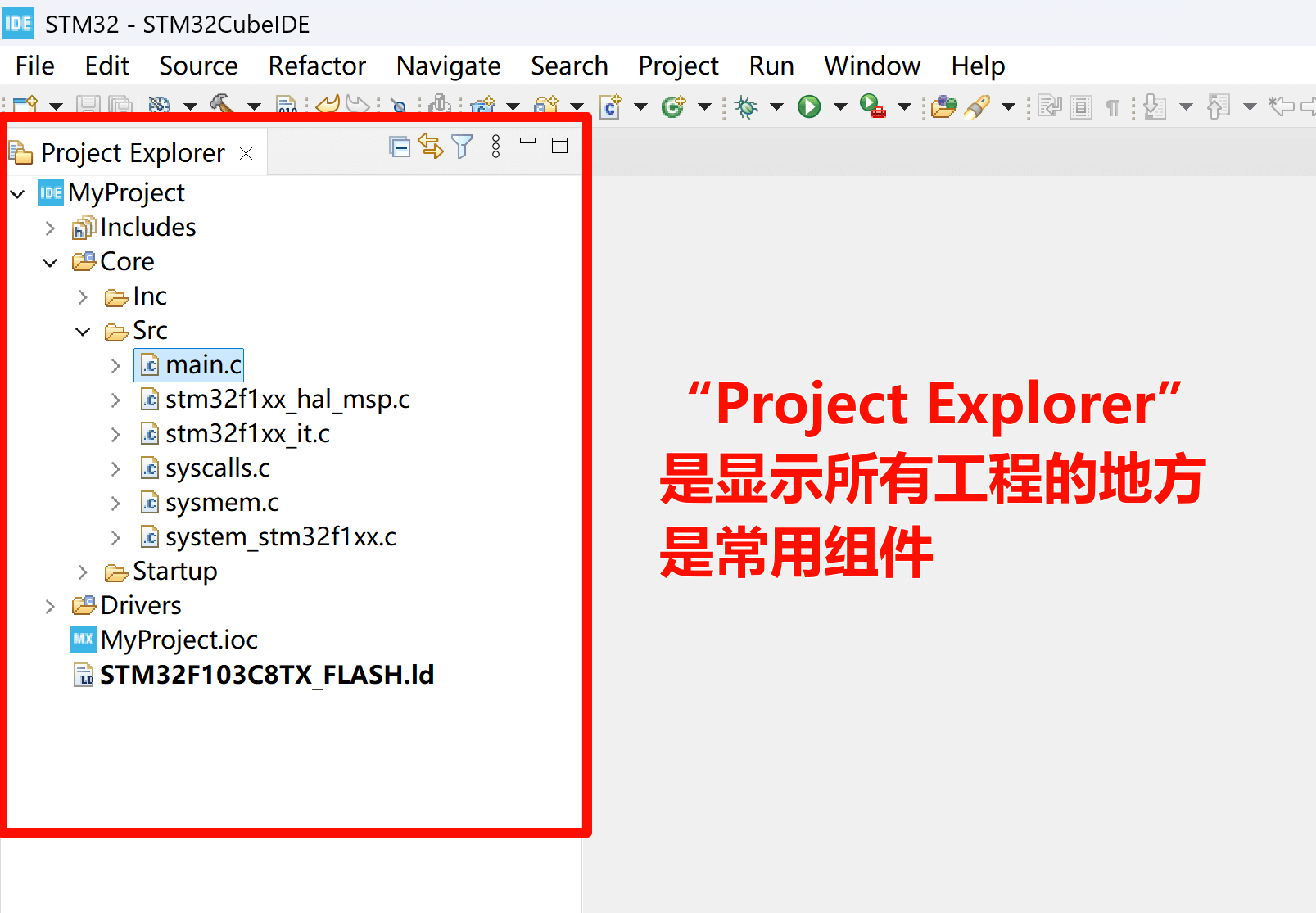

1️⃣ 工程目录 Project Explorer​

在这里可以管理工程文件，打开代码、配置文件等

点击 ∨ 可展开目录，查看详细文件结构

1

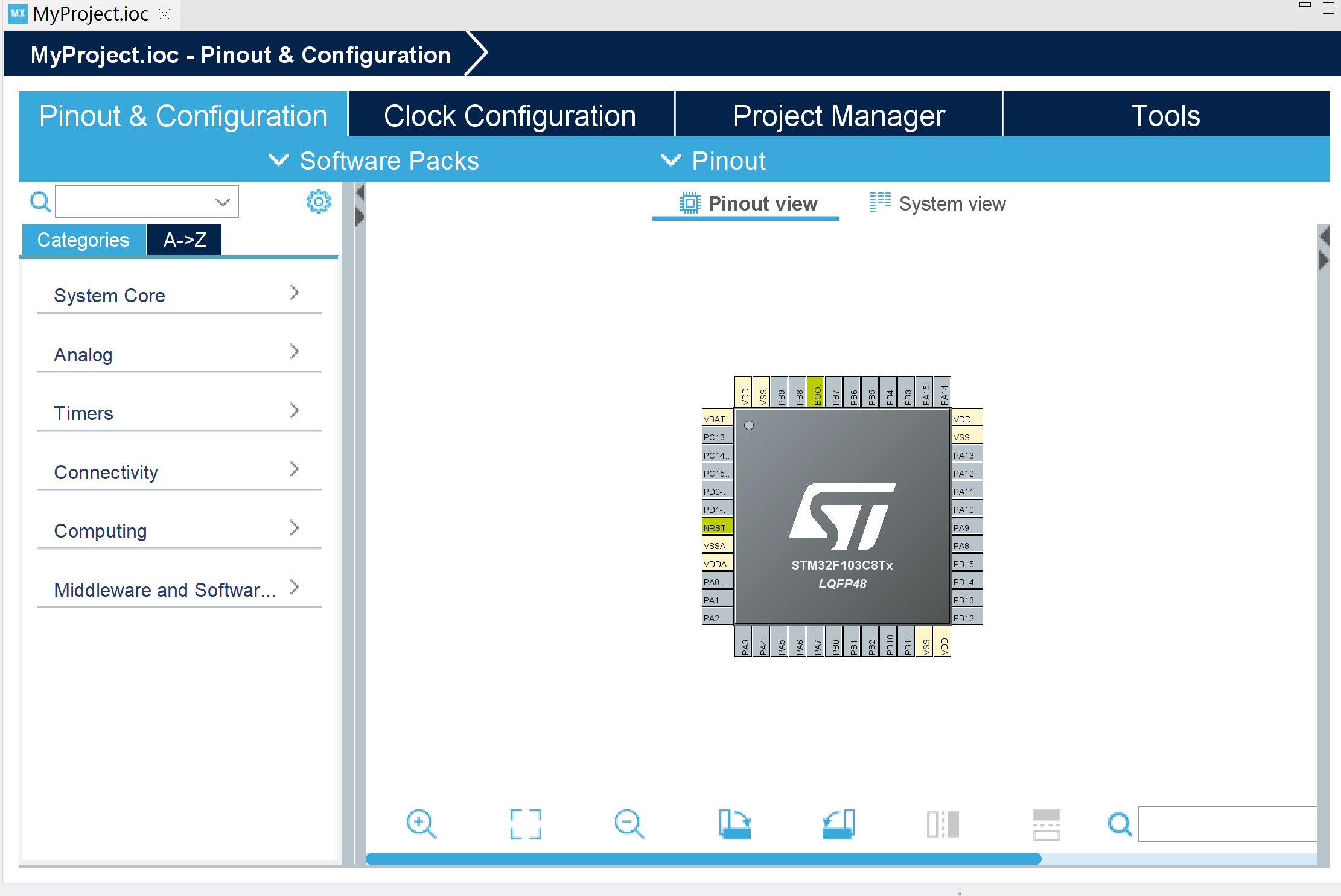

2️⃣ 工程配置页面​

用于分配芯片引脚、开启外设、配置时钟等核心硬件设置

1

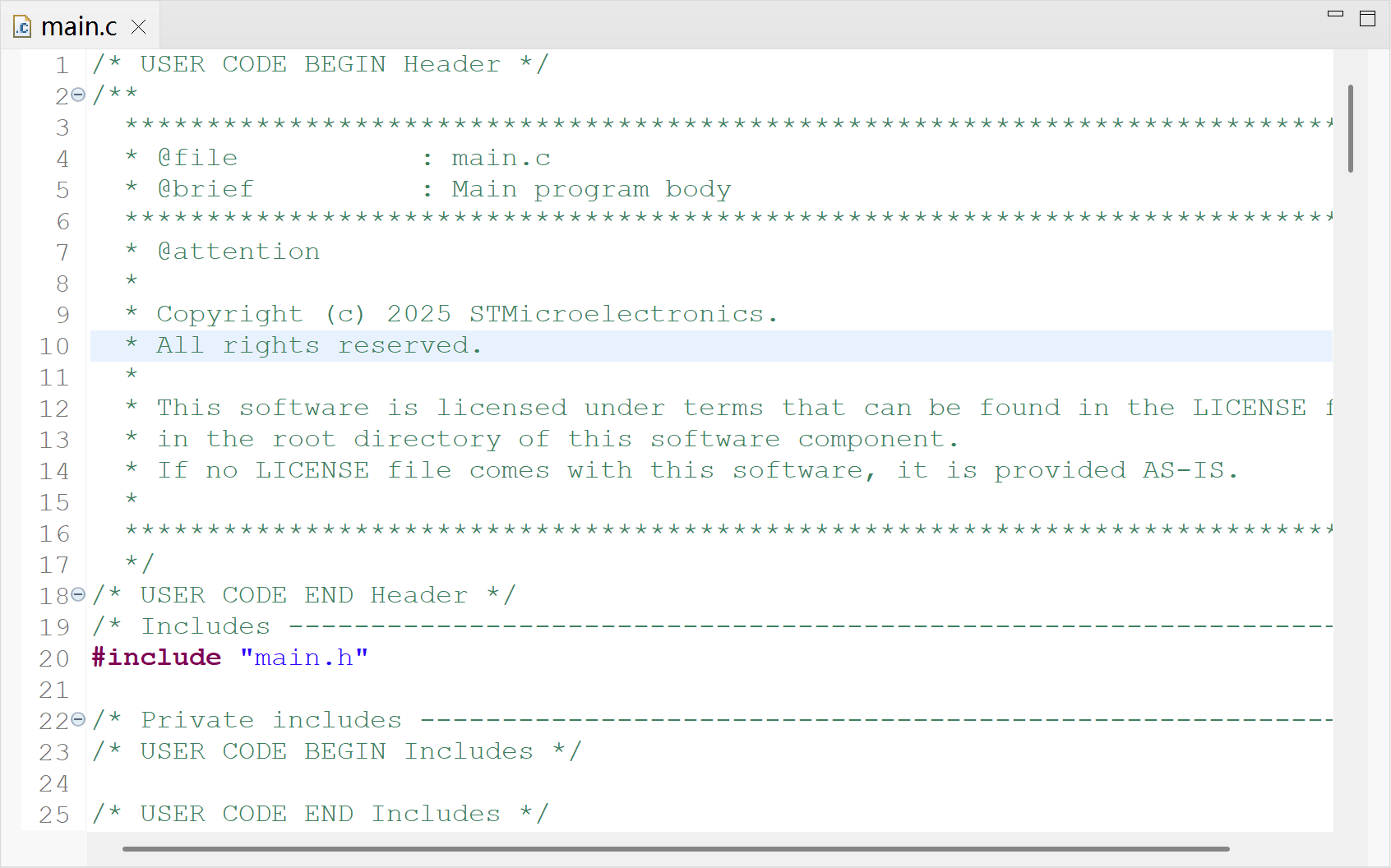

3️⃣ 代码编辑页面​

1

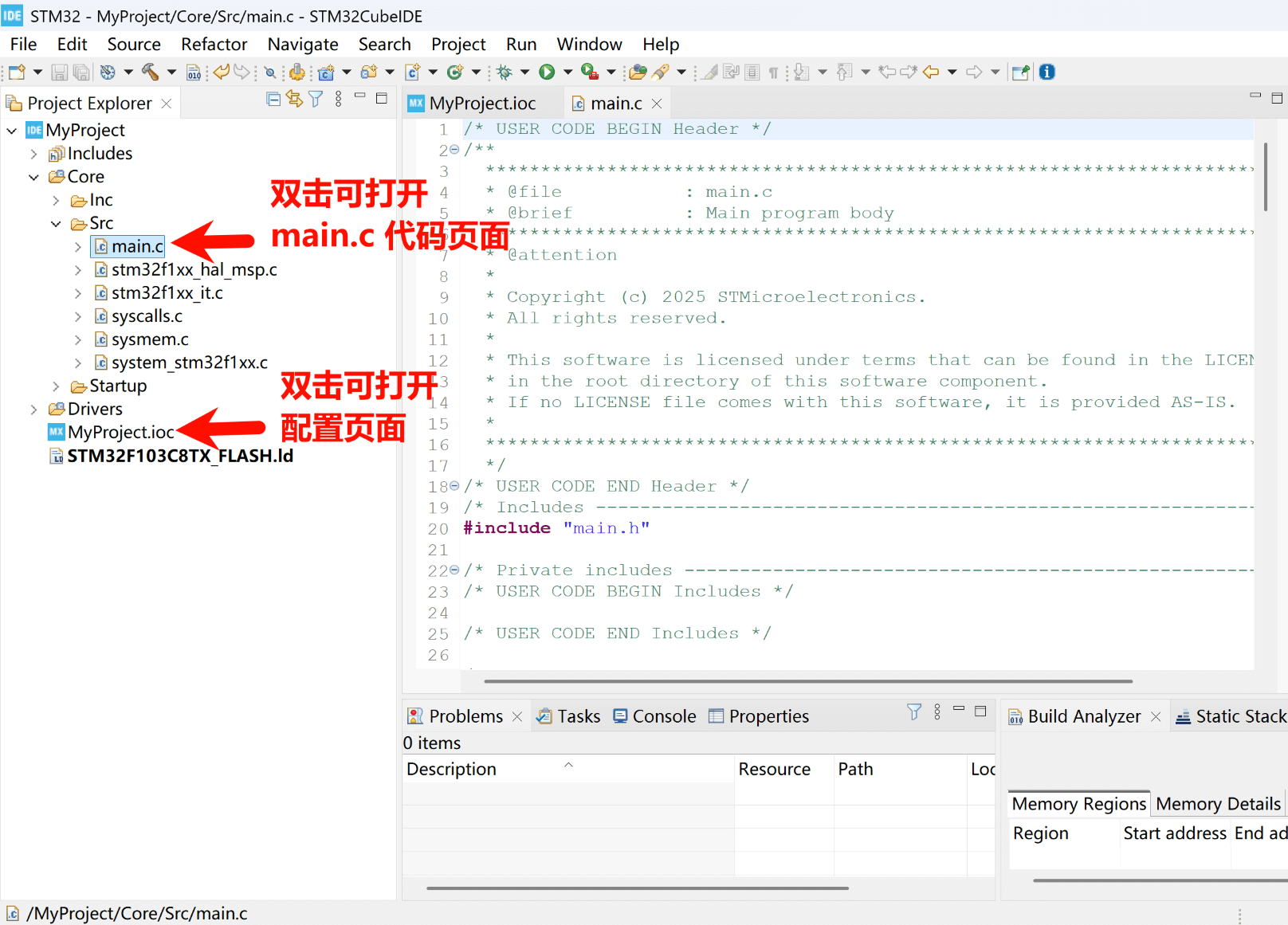

4️⃣ 如何找到 “配置页面” 和 “代码页面”​

在工程目录 Project Explorer 中

  • 双击 .c 文件，打开【代码页面】
  • 双击 .ioc 文件，打开【配置页面】
1

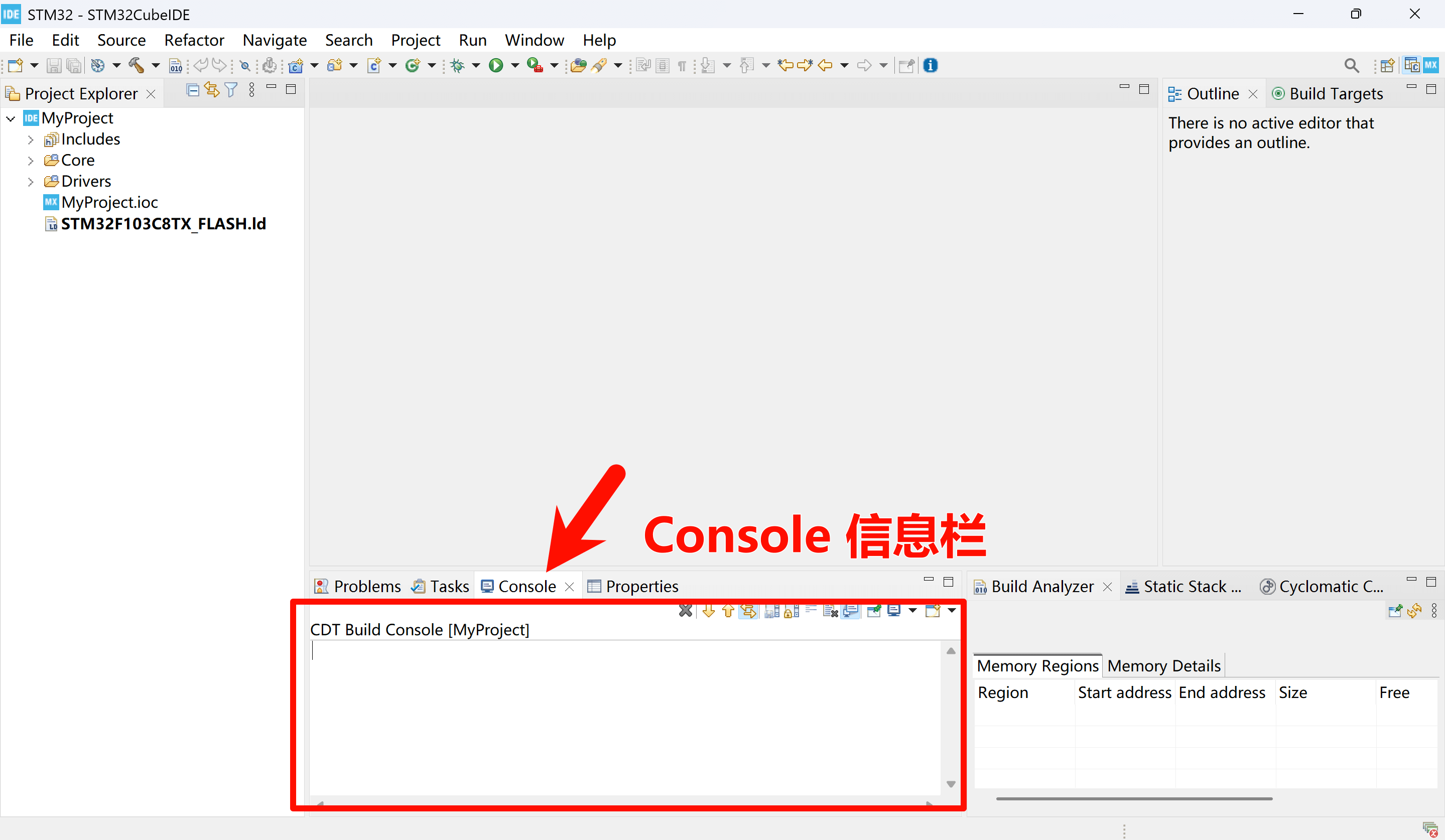

5️⃣ 信息栏 Console​

按上一步的方法打开 main.c 文件后，Console 信息栏就会显示出来

Console 用于展示编译过程、错误信息和下载进度，是排查和解决问题的重要工具

1

进入下一节​

下载工程到硬件：如何将工程下载到学习板 🔗
